产品简介

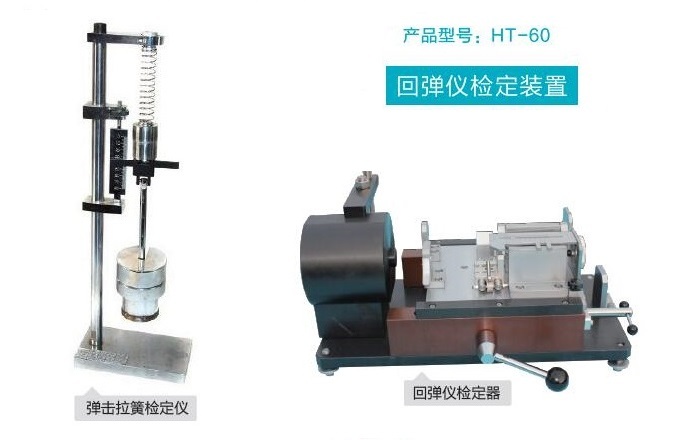

一、回弹仪检定器概述
回弹仪检定器和回弹仪弹击拉簧检定仪是国家计量检定规程《混凝土回弹仪》JJG817-2011的专用计量检定装置，供混凝土回弹仪的鉴定部门和生产厂家以及计量单位使用。
二、主要技术参数
序号 | 项目 | 单位 | 指标 |
1 | 钢砧硬度HRC | 60±2 | |
2 | 钢砧重量 | kg | 16(+0.3/-0.1) |
3 | 定位环定位孔中心盖板“100”刻线尺寸 | mm | ≤±0.1 |
4 | 测量弹击拉簧刚度 | N/m | 55 ~ 1200 |
5 | 测量弹击拉簧拉伸长度 | mm | 75-140 |
6 | 测量弹击锤钩位置，标尺“100”刻线处 | mm | ≤±0.1 |
7 | 弹击锤起跳位置，标尺刻度 | 0 ~ 1处 | |
8 | 测力装置准确度 | 不低于0.3级 | |
9 | 位移测量允许误差 | mm | ≤±0.02 |
10 | 标尺“100”刻线位置 | mm | ≤±0.1 |
11 | 砝码 2000g | g | ≤±1 |
12 | 指针长度 | mm | 20±0.1 |
13 | 测力计 | N | 1±0.01 |
三、结构简介
1、回弹仪检定器
回弹仪检定器的结构图1和主要零部件名称如图2所示。
图1检定器
（1）底座（图中的17）；
（2）钢砧（图中的1）；
（3）机壳定位板（图中的7、8组成）；
（4）综合检定台（图中的2、3、4、5、6、7、8、11、12、13、15、16组成）；
（5）弹击手柄（图中的14）及手柄Ⅰ、Ⅱ（图中的10、9）。
1.钢砧 | 2.定位环 | 3.定位板Ⅱ |
4.盖板 | 5.指针滑块 | 6.机壳定位槽 |
7.定位板Ⅰ | 8.尾盖支架 | 9.手柄Ⅱ |
10.手柄Ⅰ | 11.机芯定位槽 | 12.定位按钮 |
13.压紧螺钉 | 14.弹击手柄 | 15.锤夹 |
16.锁紧按钮 | 17.底座 |
2、弹击拉簧检定仪
弹击拉簧检定仪的构造和主要零部件名称如图3所示。
检定架（图中的1、4、6、9组成）；
定位板（图中的2）；
横架游标（图中的5，可更换附件3中之一件）；
专用力值砝码（共六个，其中一个为带钩的砝码盘形状）。
