一、用途：

水平尺专用校准装置是一种测量分度值为0.5、1、2、5 和10mm/m 水平尺分度值误差。

二、概述：

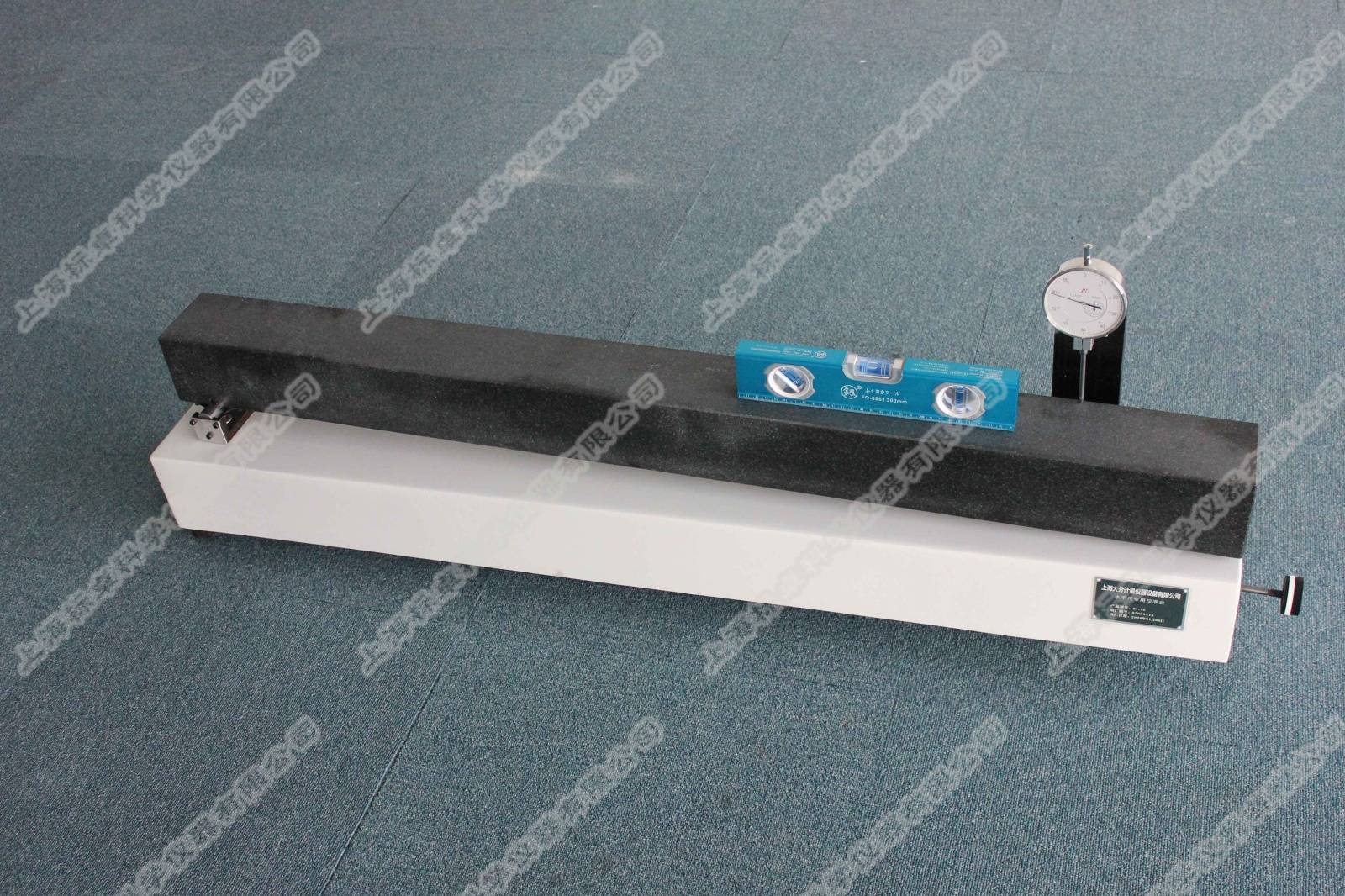

2.1.显示部分由指针式百分表，桥板为铸铁工作面（1000X40），校准台整体水平调整结构。

2.2. 主标准采用指针式百分表，精密的机械传动微调装置和采用稳定系数较高的铸铁特制的工作面。

2.3.符合JJF1085-2002 水平尺校准规范。

2.4.数据直观，操作快捷 ，稳定性高，分度值精度高，无机械回程误差仪器易保养。

2.5.操作简便、快捷 、稳定性高、高精度的分度值（分度值0.1 ㎜/ｍ）无机械性测试回程误差。是目前国内计量检定水平尺较先进的检定仪器。

2.6.水平尺专用校准装置广泛用于企业及计量检测部门。

三、主要技术参数

3.1.分度值 : 0.1 ㎜/m(角度20＇＇)

3.2.工作面平面度: ≤0.05mm

3.3.回程误差: ≤0.05mm

3.4.分度值误差 : ≤标称分度值的5%

3.5.测量范围 : 50mm/m

3.6.工作面: （1000×40）㎜

3.7.体 积 : （1300×200×260）㎜

3.8.重 量 ： 约36 ㎏

四、水平尺专用校准装置安装：

4.1.水平尺专用校准装置安装前请确认真包装完好作安装。

4.2.选择稳定的工作台，无震动（占用面积1600X700mm 即可）。

4.4. 取出主体放在工作台上，然后从附件中取出三个圆形支脚垫分别垫在三个调整支脚的下面。

4.5.用航空汽油或酒精把V 型座和平面擦拭干净后再涂上钟表油（注：把包装异物全部取出及清理干净）。

4.6. 放好平板后调节仪器右边的微调手轮，此时看百分表是否有变化，如有变化仪器按装正常有变化即可。

4.7.水平尺专用校准装置按放调整：使用已经调好零位的条式水平仪放在桥板上，调整手轮使工作面处于*低端，然后调整百分表指示为零（百分表测头装夹在距12 芯轴1000mm 处），此时再顺时针调节手轮使百分表中间位置，调节工作台下面的三个可调螺栓使条式水平仪上的横向及纵向水平泡到中间即可（注：调好后，以后使用无需再调整，只有搬动时需要重新调整）。

五、水平尺专用校准装置操作：

5. 1.将被检水平尺放在工作台面上，调节手轮、使水平尺的气泡一端位于水准管左边(或右边)的起始刻线 。

5.2.然后调节手轮依次使百分表改变示值。每次的改变量为被检水平

尺的标称分度值。待气泡稳定后。按气泡一端进行读数，如a0（0.50mm），a1（1.0mm），a2（1.5mm），……an（到00032.0）。

任意一个分度的实际分度值ti 按(1)式计算求得。

t i = a i - a i-1 (1)

5.3.在检定过程中，应注意使用检定器的手轮按一个方向旋转。切勿往复转动。

5.5.水平尺的平均分度值 t 按2式计算求得。式中（b n-b 0）检定台的示值变化量（格）

（a n-a 0）水平尺气泡实际位移量（格）

ε---检定器的分度值(0.1mm/m)

5.6.实例;用分度值为0.1 mm/m的水平尺校准台来检定一台分度值为0.5mm/m的水平尺。

被检水平尺的平均分度的误差，未超过标称分度值的10%，任意一个分度值的误差均在标称分度值的20%范围内，所以水平尺的分度值是符合要求的即合格的。
